A última edição da revista Lume Arquitetura, uma das revistas mais respeitadas da área de iluminação, traz a publicação resumida do artigo do curso de pós-graduação que conclui em 2010. Este artigo discute a aplicação de processos de retrofit em sistemas de iluminação para o uso racional de energia, e sugere algumas premissas para esta prática. O termo retrofit pode designar qualquer espécie de reforma, porém para os profissionais comprometidos com a eficiência energética, o retrofit traduz a renovação de uma edificação ou de seus sistemas, através da incorporação de novas tecnologias e novos conceitos, visando o aumento de sua vida útil e a conservação de energia.

É evidente que no Brasil há um grande desperdício de energia elétrica, sendo que a hipótese da minha pesquisa surgiu a partir da percepção de que a iluminação tem um grande potencial de conservação de energia e pode contribuir para reverter esta situação. Geralmente o que é necessário é um aumento qualitativo e não quantitativo da iluminação nos edifícios.

Quem tiver interesse em ler a publicação na íntegra, pode entrar em contato conosco por email (arq.soma@gmail.com), pois a revista não tem versão digital...ou nos solicitar um exemplar dela.

por Leandra de Conto

http://www.lumearquitetura.com.br/

Shopping

O projeto é o retrofit de uma galeria comercial com dois pavimentos que teve suas obras iniciadas em meados dos anos 90 e posteriormente foi abandonada. Hoje o terreno tem sua porção frontal alugada por uma empresa de veículos, o restante encontra-se depreciado pela ação do tempo e da marginalidade. Este terreno, que não é um caso isolado e colabora com desqualificação da imagem das cidades contemporâneas, possui alto potencial de transformação urbana como a criação de empregos e geração de uma nova centralidade.

Foto aérea com a localização do terreno.

Vista da Avenida Vereador Toaldo Tulio.

O terreno tem proporção retangular e área aproximada de quatro mil metros quadrados e está localizado numa importante avenida cujo uso predominante é de comércios e serviços. O empreendimento tem a característica de “Shopping de Vizinhança” e foi formatado para atender as necessidades da população local, com produtos e serviços inexistentes nas imediações.

Foto da edificação abandonada.

Foto da edificação abandonada.

O principal objetivo da proposta foi manter a estrutura existente, em concreto armado, fazendo a readequação dos espaços internos por meio de ampliações estratégicas. Estas ampliações foram possíveis devido a subutilização do potencial construtivo do terreno da proposta anterior. Dois importantes ganhos foram obtido mediante liberação do Conselho Municipal de Urbanismo: permissão para construção do terceiro pavimento que servirá como praça de alimentação e permissão para construção de três pavimentos na porção desocupada do lote para uso de estacionamento, sendo dois deles em pavimentos subsolos.

Plantas do projeto.

Afim de melhorar o desenho das unidades comerciais e espaços de circulação foi feito um avanço da edificação até as divisas laterais do terreno, onde estava a antiga passagem de veículos para o estacionamento. A solução encontrada para o acesso as garagens, ao fundo, acontecerá através de rampas independentes para entrada e saída de veículos nas duas extremidades da testada. As rampas convergem ao centro da edificação, que possui o maior vão entre pilares e de onde inicia uma circulação no nível do subsolo  que conectará ao estacionamento.

Perspectiva interna do acesso principal.

Perspectiva interna da praça de alimentação no terceiro pavimento.

Perspectiva interna do estar no segundo pavimento.

Aos pratos e panelas....

Quando os proprietários compraram o apartamento, a cozinha possuía uma integração com as salas através de um passa-pratos. Entretanto, essa abertura prejudicava bastante o aproveitamento da parede tanto na cozinha quanto na área social, e como essa integração não era importante para o casal, a decisão foi fechar.

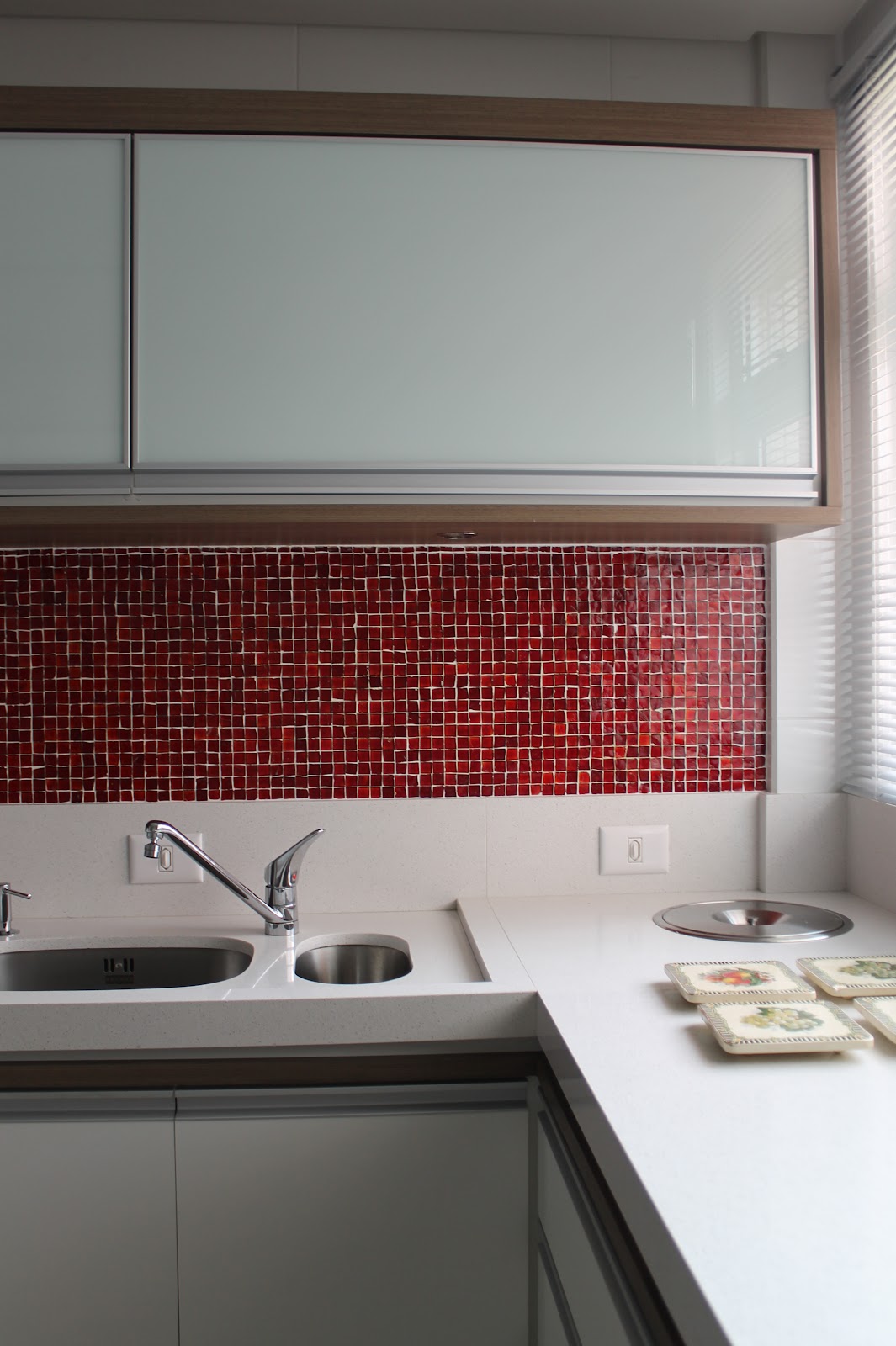

A cozinha já possuía azulejo branco nas paredes, e para quebrar a monotonia foi sugerido inserir uma faixa de pastilhas na parede...um detalhe que não implicou em grandes demolições, mas que já deu um upgrade ao ambiente. A pastilha escolhida foi uma Vidrotil vermelha de corte artesanal, e para não carregar, foi usado um silestone branco para a bancada. Com a preocupação de atender o desejo dos clientes em não ter uma cozinha toda branca e de aparência fria, mesclamos ainda uma cor de madeira com o branco nos móveis.

Outro ponto importante era ter uma bancada para pequenas refeições, que foi trabalhada numa altura para banquetas, apoiada em um móvel inferior para melhor aproveitamento de armários. Os armários suspensos não vão até o teto e tem portas de vidro branco para dar leveza.

Não podemos deixar de mencionar as banquetas, além de acharmos uma graça esse modelo, a cor preta fechou a composição de cores do ambiente....

Parceiros e fornecedores:

Pastilhas: G.Baraldi

Silestone: Marmoraria Dutra's

Iluminação: Greyhouse

Marcenaria: LCK

Banquetas: Inove

Persiana: SL Decorações

Colocação de pastilha: Altevir

Eletrecistas: Jovenilio e Alécio

Retrofit de interiores comercial

O edifício Tijucas construído na década de 50, é um dos mais antigos de Curitiba, foi um prazer desenvolver um projeto que recupera um conjunto comercial situado num espaço tão rico em memórias como este, no centro mais centro da cidade...Com a crescente escassez de solo urbano e os imóveis cada vez mais valorizados, é muito bacana se deparar com clientes que se interessam em adquirir e investir num imóvel antigo.

                                         Edifício Tijucas

Fotos do conjunto antes da reforma

O conjunto possuía três salas e um banheiro, todos com pé-direito alto, grandes janelas e piso de madeira tipo taco. O programa de necessidades incluía duas salas de trabalho para quatro advogados, uma recepção, uma pequena sala de reuniões, copa e lavabo. Como o prédio é antigo, as paredes existentes foram preservadas, apenas relocando as portas para atender melhor as circulações. Uma das salas foi dividida para criar a sala de reuniões, a recepção e a copa. As novas paredes foram feitas com blocos celulares autoclavados para não causar uma sobrecarga na estrutura.

                                            Sala de reuniões

Uma das premissas do projeto foi preservar o piso antigo de madeira, que foi revitalizado e recebeu novos rodapés brancos. A cliente por muitas vezes ficou em dúvida se o mantinha pela incerteza da recuperação e dificuldade de uma execução de qualidade, mas mantivemos firme a decisão até chegar a um bom resultado. Sem dúvida uma decisão acertada, pois seria um desperdício descartar um piso de madeira como este.

                                          Sala de advogados 1

O pé-direito alto permitiu o rebaixo de gesso para a redistribuição da iluminação, sem tirar ainda o aspecto de amplitude dos ambientes que o imóvel possuia. A iluminação geral das salas de trabalho foi trabalhada com luminárias embutidas de fluorescentes de alto rendimento com aletas, que reduzem o ofuscamento, e cada estação deverá ter uma luminária de mesa para iluminação de tarefa. Já a sala de reuniões recebeu uma luminária embutida de fluorescente num caráter mais decorativo e iluminação de destaque com mini-dicroicas. A recepção recebeu iluminação mais quente e decorativa.

Na recepção, como o ambiente era pequeno e haviam muitas portas, foi criado um painel de madeira branco onde as portas fazem parte deste painel, tornando-as menos perceptíveis. Esse painel separa-a da sala de reuniões e foi criada uma divisória em vidro na parte superior para permitir a passagem da luz natural, já que a janela ficou no outro amiente.

                                 Recepção

Todos os móveis foram feitos sob medida, inclusive as estações de trabalho, onde até o pé cromado foi mandado fazer. As salas de advogados foram trabalhadas com fundo de papel de parede e arandela decorativa, cada bancada tem seu móvel de apoio. Em uma das salas, foi criado um móvel com nichos para servir de estante para livros, enquanto que a outra, um móvel fechado de portas de correr para acomodar os arquivos. A cor madeira do mobiliário foi balanceada com o branco para não carregar com os tons de madeira e desenho do piso existente.

Sala de advogados 1

Sala de advogados 1

Sala de advogados 2

Sala de advogados 2

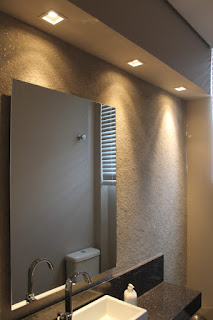

No lavabo destaque para a textura de quartzo feita pela artista plástica Marilene Ropelato. E na copa uma pastilha de vidro deu cor ao ambiente.

Lavabo

Copa

E então, transformação aprovada?!

Parceiros e Fornecedores:

Home Center: Balaroti

Revestimentos Cerâmicos: Pastilhart e G.Baraldi

Revestimentos Téxteis: SL Decorações

Iluminação: Greyhouse

Marcenaria: Bartle Móveis

Mobiliário: Squadro (cadeiras) e Casa das Cadeiras (poltrona e mesa de reuniões)

Gesso: Osvaldo Tarachuca

Vidros e espelhos: Vidraçaria Bosa

Papel de parede: Casa Nova

Granitos: Dutras

Textura de parede: Marilene Ropelato
Obra: Antônio Mattias
Eletricista: Jovenilio e Alécio

Edifício Cennario :: São José-SC

Vista do Bloco com frente para a Rua Luis Fagundes.

Perspectiva do acesso pela rua Alcides Domingues.

O projeto que iremos apresentar iniciamos no ano de 2007 e foi o precursor da Soma Arquitetura e da nossa bem sucedida parceria. Desenvolvemos ele em conjunto com a Idein, escritório de arquitetura de Florianópolis, para a construtora Mima Engenharia.

O terreno com 5.800 metros quadrados possui formato em "L" e tem frente para as duas ruas, está localizado numa cota elevada em relação ao mar e tem acentuado desnível. Ele passou por diversas fases e alterações de programa até chegar a sua forma final.

Terreno e suas curvas de nível.

O primeiro estudo teve como referências o edifício Pedregulho, do arquiteto Affonso Eduardo Reidy, com ocupação em fita acompanhando a topografia do terreno e a tipologia de edifícios com pátios internos.

Implantação do edifício Pedregulho, no Rio de Janeiro.

Tipologia de edifício residencial com pátio interno, em Curitiba.

Primeiro estudo volumétrico do edifício Cennario, em São José.

A proposta previa um mix de unidades de um, dois e três quartos. O edifício principal em fita está conectado aos demais blocos por passarelas. A fachada predominou o uso de linhas horizontais intercalando alvenaria rebocada, tijolo à vista e concreto da estrutura e esquadrias cor preta.

Estudo de volumetria do edifício.

O edifício em fita foi descartado porque a legislação do município não permitia edifício com fachadas maiores de 60 metros. Foi preciso separar o edifício em blocos de cinco pavimentos mais térreo. O uso do pátio interno foi abandonado mais tarde pela construtora devido ao aumento da área de fachada e consequente aumento no custo de execução.

Em 2009 após uma união entre a Mima Engenharia e a GoldStein Cyrela, duas grandes construtoras e incorporadoras do Rio Grande do Sul e São Paulo, o projeto sofreu novas modificações. Foi preciso adaptar o projetos aos novos padrões como o modelo de sacadas e mudar a linguagem do edifício para um desenho neoclássico. Eles trouxeram para o projeto o conceito do edifício clube, uma tendência em São Paulo, que consistia na redução da área privativa compensado pelo aumento da área recreativa do edifício.

Pavimento térreo com os espaços de lazer e estacionamentos.

Piscina com borda infinita e playground, primeira proposta para as áreas comuns.

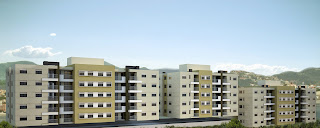

Vista do conjunto de blocos.

O projeto foi aprovado no final de 2009 com área total construída de 21.296 metros quadrados distribuídos entre 156 unidades residenciais divididas em quatros torres. Os apartamentos ficaram com dois ou três quartos, ambos com suíte, e área privativa de 67m² a 81m².

Planta apartamento dois quartos.

Planta apartamento três quartos.

Durante o projeto executivo a coordenação do projeto passou a ser feita pelo escritório da GoldStein no Rio Grande do Sul, de lá foram contratadas equipes para desenvolver os projetos complementares, de interiores e paisagismo. Hoje as obras estão em andamento, com parte já concluído e entregue.

Projeto de Interiores

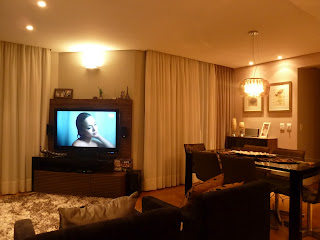

O ambiente que iremos apresentar esta semana é o projeto desenvolvido para a área social do apartamento de um jovem casal. Usamos uma iluminação intimista porque a expectativa deles era um ambiente para relaxamento, com muito conforto e sem perder a sofisticação. Nos armários predomina a cor amadeirada com alguns detalhes em laca cor preta. O preto se repete na cor das poltronas e nos pés da mesa de jantar, já as cadeiras e o sofá possuem tons de verde. Clientes super participativos, tiveram o cuidado de ver cada detalhe a seu gosto.

Na parede que encosta o sofá propusemos travessas de madeira horizontal no intuito de alongar o espaço. Essas travessas funcionam ora como prateleiras, ora como iluminação indireta. Por estarem desencontradas e possuírem diferentes comprimentos, altura e profundidade criam um interessante jogo de volumes.

O projeto de forro foi trabalhado em duas alturas, o volume mais baixo destaca um eixo de circulação que organiza o espaço. Este rebaixo tem continuidade na parede através de um painel na mesma cor responsável por distinguir o hall de entrada dos demais ambientes de estar e jantar.

Quarto de Bebê

Nossa primeira publicação do ano de 2012, bem atrasada, é em clima de muita comemoração!!! Agradecemos a dedicação da cegonha que trabalhou bastante nos últimos meses para trazer tantas boas novidades à família da Soma Arquitetura e à família de tantas queridas amigas que estão esperando "baby" ou já estão curtindo seus pequeninos! Hoje apresentaremos o projeto do quartinho da Isadora, o primeiro de alguns que virão no decorrer deste ano ainda!

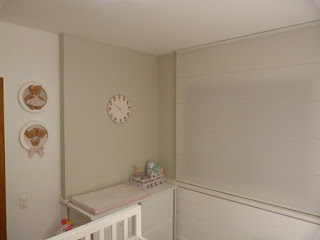

O quarto era marcado por elementos estruturais (pilares e vigas) que foram usados como ponto de partida para a proposta. Eles foram disfarçados com o uso de drywall, diferença de cores e alguns elementos de madeira. O uso do drywall permitiu ainda aumentar o número de tomadas e embutir dois nichos redondos que deram todo o charme, não?

Como não era a intenção rebaixar o teto com gesso, mantivemos o ponto central como luz geral e distribuímos  alguns pontos de spots dimerizáveis para criar uma iluminação indireta que servem para destacar alguns detalhes (nicho e papel de parede).

As cores das paredes incluindo o papel de parede são neutras enquanto o enxoval do berço e outros acessórios (quadrinhos, brinquedos, abajur, etc) predominam tons de rosa. A cortina além de filtrar a luz direta disfarça a esquadria do apartamento que é escura. O armário, berço e a cômoda foram comprados prontos , enquanto as prateleiras, o gaveteiro, a mesinha de apoio e o acabamento do nicho e do painel de drywall foi feito pela Bartle Marcenaria.

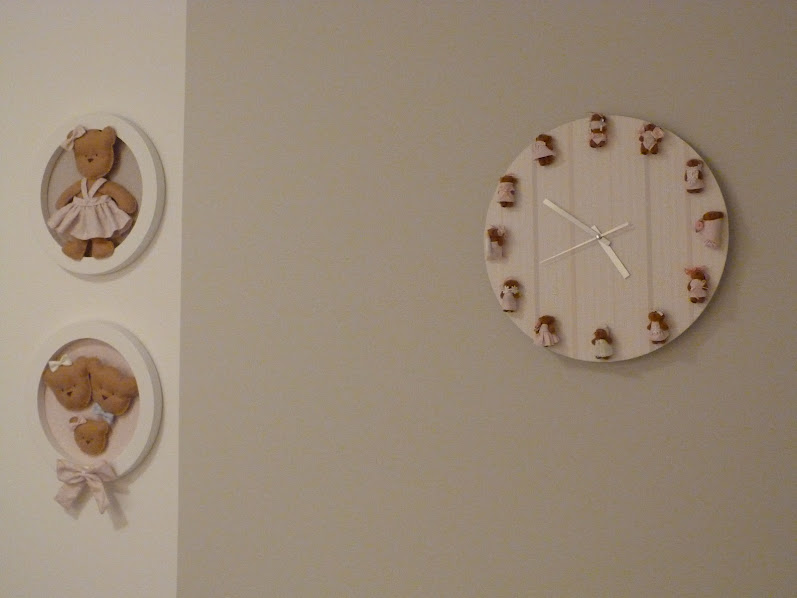

Um detalhe mais que especial foi o relógio feito pelos pais com a ajuda da vovó com o fundo feito com sobras do papel de parede e a marcação das horas com ursinhos um mais fofo que o outro.
